Ohmmètre/Mégohmmètre/Microhmmètre

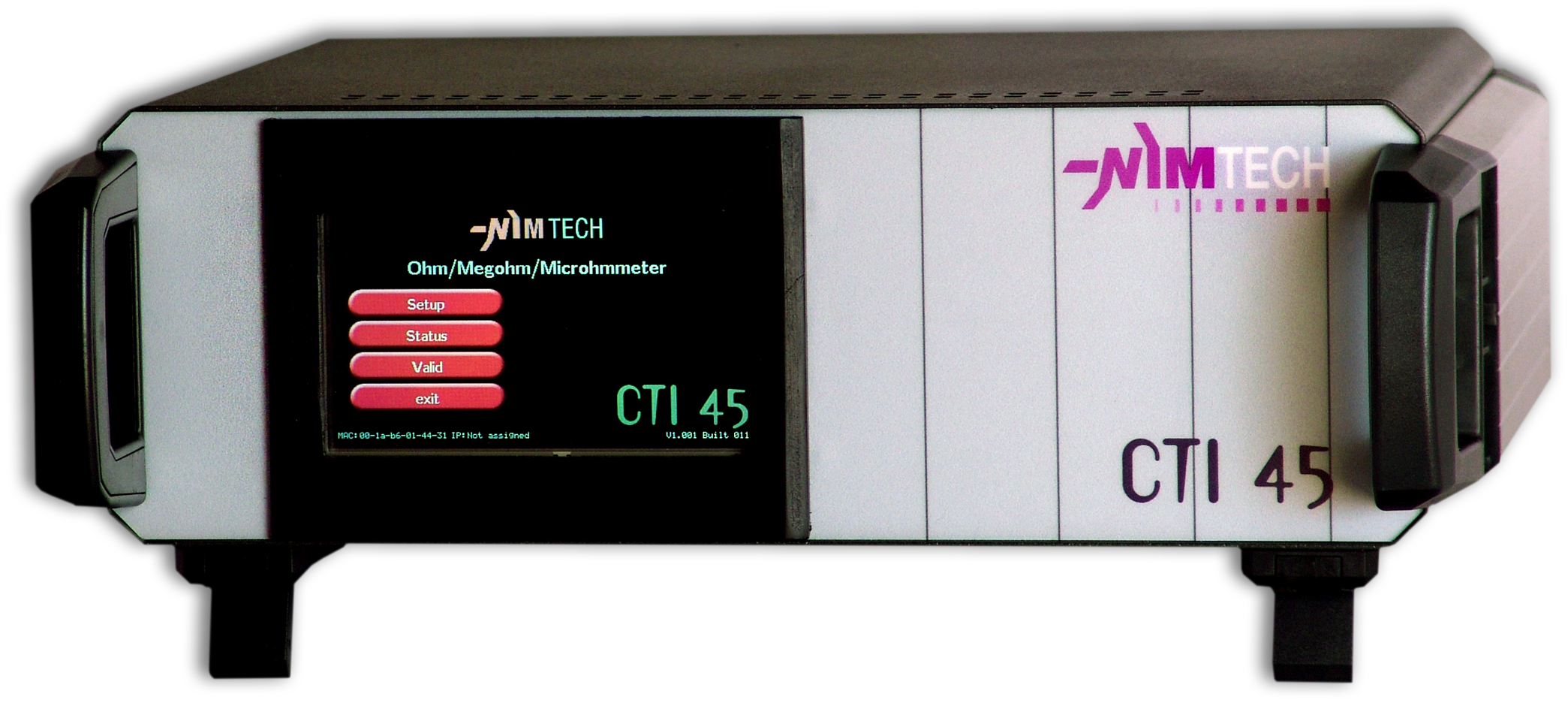

Version boitier de table
Ecran d'accès rapide de modification des seuils

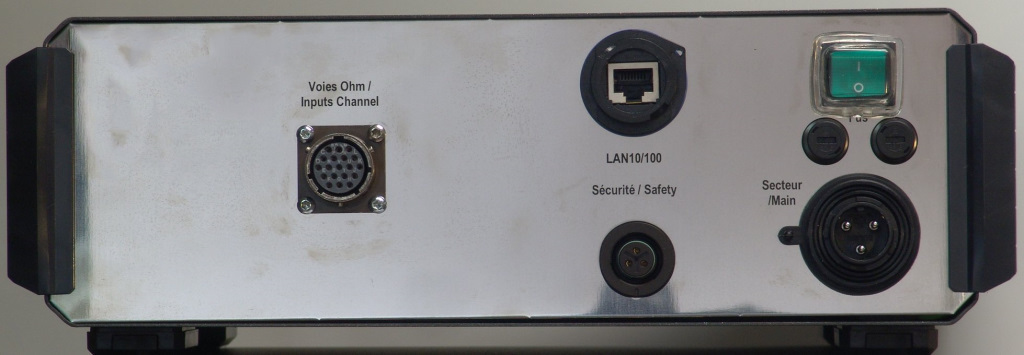

Face arrière version IP
Le CTI45 IP est un Ohmmètre/Mégohmmètre/Microhmmètre et de sécurité pyrotechnique. Il a été développé pour réaliser des mesures en environnement industriel, des contrôles en lignes de production ainsi qu’en laboratoire. Il est conçu pour réaliser des mesures sur des éléments pyrotechniques autour desquels la sécurité des utilisateurs est en jeu.
La version IP possède principalement une connectique de face arrière pour environnements sensibles.
Ses principaux atouts résident dans sa grande polyvalence et sa grande rapidité de mesure.
Caractéristiques principalesFonctionsConditions de mesure et de sécuritéApplications types
- 4/8 voies
- Calibres Ohmmètre: 1Ω/10Ω/100Ω/1KΩ/10KΩ
- Calibres Mégohmmètre: 1MΩ/10MΩ/1MΩ/1GΩ
- Tension d’essais Mégohmmètre: 45 à 500V, paramétrable ou fixe (à la commande)
- Coffret de table ou rack 19 » 2U P260
- Ohmmètre / Microhmmètre : Le CTI45 IP possède 4 voies de mesure principales 4 fils , avec la capacité de réaliser des mesures inter voies permettant de s’adapter à des configuration plus complexes
- Mégohmmètre : Il permet de réaliser des mesures d’isolement, réalisées entre 2 des 4 voies principales d’Ohmmètre, avec tension paramétrable (ou fixe à la commande).
- Macro : Le CTI45 IP permet de réaliser des groupes de mesure sans intervention de l’utilisateur, sous forme de macro commandes.
- Affichage : Paramétrage de l’écran LCD pour s’adapter à vos besoins
- Communication : Accès en mode Telnet / TCP ou RS232 pour paramétrer ou le piloter
- Courant de mesure très inférieur au courant de non-feu
- Courant max et tension max limités
- Connexion sur la ligne de test uniquement lors de la période de mesure
- Écoulement des charges électrostatiques résiduelles au repos ou hors tension
- Auto-contrôle permanent des fonctions internes de l’équipement
- Boucle de sécurité extérieure autorisant la mise sous tension des circuits de mesure
- Contrôles et tests en ligne de production (AIRBAG,…)
- Tests de systèmes composé de plusieurs initiateurs pyrotechniques
- Contrôles d’éléments techniques (interrupteurs, bobinage, …)
- Mesures en laboratoires
